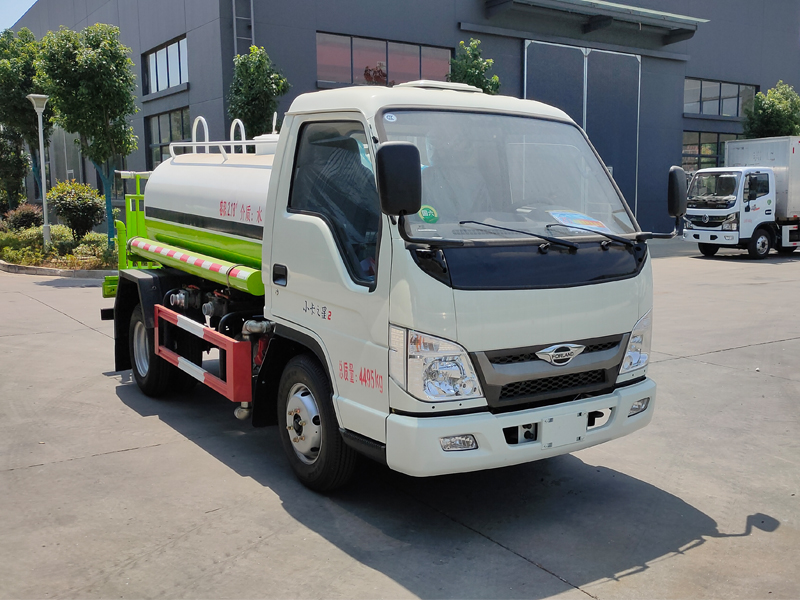

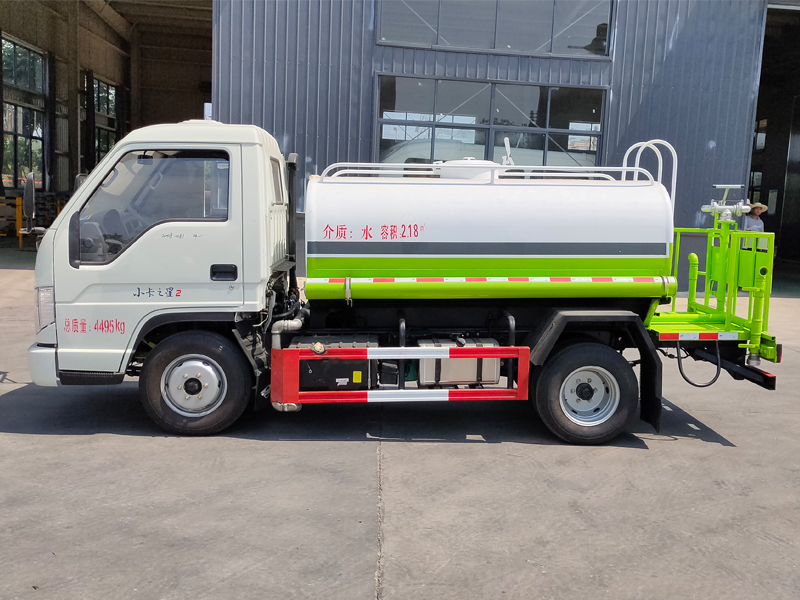

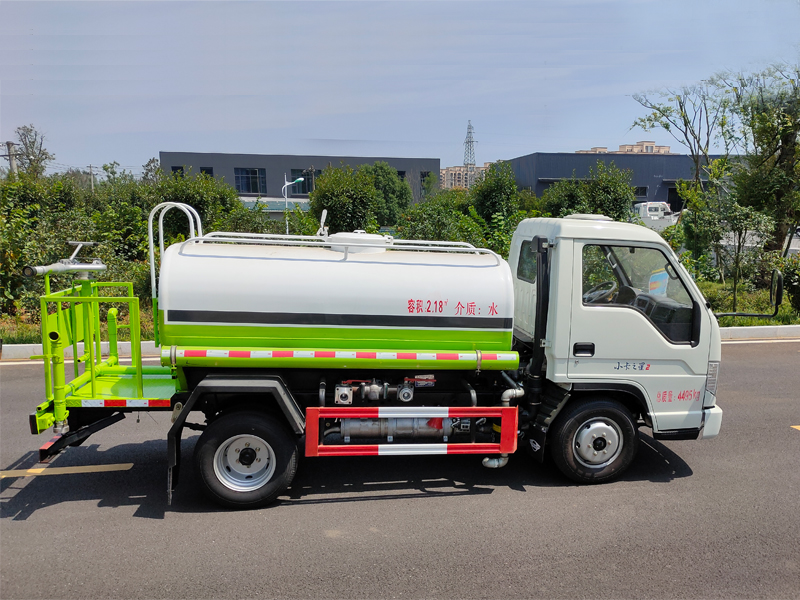

福田小卡之星2蓝牌洒水车

一、产品概况

CLW5041GSS6ZS型洒水车是程力专用汽车股份有限公司研制开发的一款新型抑尘车。该车采用福田二类底盘改装，加装专用作业装置及控制系统改装而成。洒水系统配置了前对冲冲洗装置（或中对冲冲洗装置）、后洒水装置、侧绿化浇灌装置以及高射程水炮。

该车功能多样，造型美观大方，有高效、环保、可靠的优越性能。

二、功能概况

抑尘车专用部分由罐体、水泵、球阀、输水管道、洒水装置等部件组成。水泵、取力箱、球阀、雾炮均为国家定型产品，具有性能良好，工作可靠、压力高、流量大、油耗低等特点。

洒水车罐体结构为方圆形，采用优质碳钢板制成，国际先进的机器焊接，对接焊工业。罐体水仓分为2或3室，仓内隔板下端有通孔，具有防波防荡作用。

专用性能：垂直吸程>6米，洒水宽度>14米，射程>20米。前冲(喷)、后洒、带侧喷(花洒)、带后工作平台，配备全国质量领先的大功率专用洒水泵(带消防接头，带自流阀，带自吸功能)。

该产品广泛用于园林绿化、市政环卫、工地降尘、路面养护及应急消防、运送用水等各个领域，可实现各种路面洒水、喷雾降尘、喷洒农药、降温加湿、低压清洗、冲洗脏污、绿化喷洒、园林浇灌等多种功能。三种进水方式车载泵自吸水、高位水塔进水、消防栓进水更是实现有水全覆盖区域。

三、适用范围

该产品适用于城市道路、公路、广场及港口码头等场所的清洗作业，也可以在广场、码头、矿区、拆房工地、煤场、钢厂等喷雾降尘，调节空气湿度，也适用于林业、园林部门绿化养护、苗木培育和新植灌溉等工作。不适用于在天气严寒容易结冰的环境下使用。

四、主要结构及性能特点

1、底盘

采用北汽福田汽车股份有限公司BJ1045V9JB3-55汽车二类底盘改装，动力强劲，承载能力强。

采用全柴Q23-95C60发动机柴油发动机，额定功率70kW，最大马力95马力，额定转速3000r/min，最大扭矩240N.m，最大扭矩转速2000rpm，排放达到国Ⅵ标准。

2、水罐

水罐实际容积2.68m³，水罐容积大，工作时间长。水罐采用有限元分析方法优化设计，并通过了严格的可靠性试验，水罐采用滚筒机、拼板自动焊机、封头自动焊机拼接而成，渗透无损探伤检测，不漏水，寿命长，水罐外部采用防锈处理，油漆附着力强，更耐腐蚀。

3、低压水路系统

低压水泵：采用全国著名自吸式双级离心泵，额定转速1080rpm，扬程50米，额定流量40 m³/h/，效率高，可靠性好。

前（中）对冲冲洗装置：对冲冲洗装置有圆锥喷嘴左右各一个，双向冲洗，均由手动球阀控制，通过调整旋转套，可任意调节喷嘴角度，冲洗宽度不小于14m。

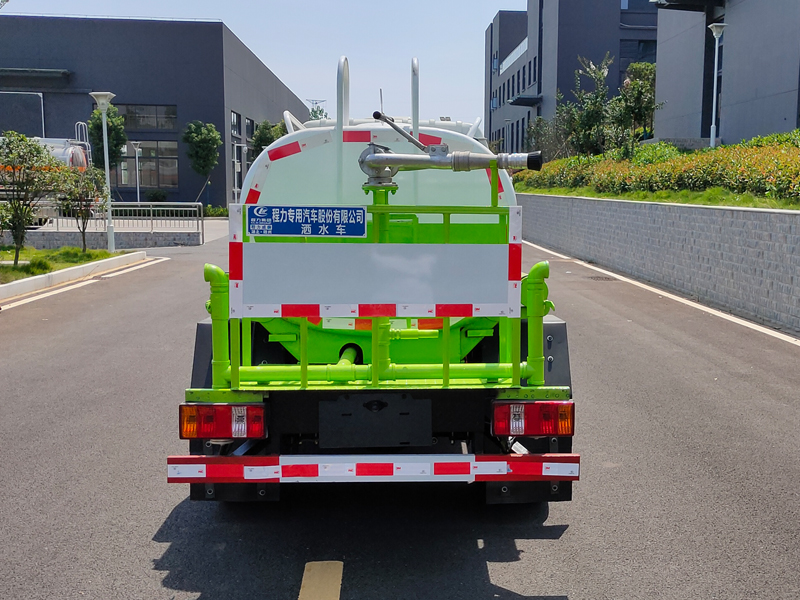

后洒水装置：后洒水装置采用手动球阀分别控制后洒水嘴的开启与关闭，同时开启两个后洒水嘴时，洒水宽度不小于14m。

水炮：水炮为铝制远射程水枪, 安装于后工作台的右侧。水枪可0°～ 360°旋转、枪体可上下俯仰操作。正反拧转枪体前部的调节套管，可调节水流的喷射形状（柱状或锥状）。水枪由手动球阀控制，可开闭水枪，水炮射程不小于28m。

绿化浇灌装置：绿化浇灌装置分为左绿化浇灌装置和右绿化浇灌装置两部分，分别安装在车辆尾部的左右两侧，采用手动球阀控制浇灌水路的开启和关闭。

1寸软管接口：安装在后工作平台上，可连接内径20mm水管，将水泵至50米外，用于浇树、浇菜、浇花等，采用手动球阀控制水路的开关。

4、作业操作方式

分布在整车各部位的各类手动球阀，以及集成在中控台上的音乐喇叭和取力器开关。

音乐喇叭的开关和取力器开关，集成在驾驶室内。

前鸭嘴、中对冲、后洒水、左右绿化浇灌和后洒水由手动球阀控制开和关。

五、产品主要技术参数

【主要技术参数】
产品商标		程力威牌	公告批次		339
产品名称		CLW5041GSS6ZS型洒水车	产品号		ZRF756PA013
总质量(Kg)		4495	罐体容积(m3)		2.18
额定载质量(Kg)		2085	外形尺寸(mm)		5100×1760×2150
整备质量(Kg)		2280	货厢尺寸(mm)		××
额定载客(人)			准拖挂车总质量(Kg)
驾驶室准乘人数(人)		2	载质量利用系数
接近角/离去角(°)		16/17.5	前悬/后悬(mm)		1115/1385
轴数		2	轴距(mm)		2600,2850
轴荷(Kg)		1710/2785	最高车速(Km/h)		110
其它		1、仅选用2600mm轴距改装,罐体有效容积为2.18立方米,罐体(长×长轴×短轴)尺寸为(mm): 2500×1290×980。2、防护材料:Q235B碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后部防护断面尺寸(mm):100×50,后部防护离地高度(mm):420。3、ABS型号为CM4YL,生产厂家为广州瑞立科密汽车电子股份有限公司。4、专用装置:罐体,主要用于路面洒水及园林绿化。5、随底盘选装驾驶室。
【底盘技术参数】
底盘型号	BJ1045V9JB3-55			底盘名称	载货汽车底盘（二类）
商标名称	福田牌			生产企业	北汽福田汽车股份有限公司
外形尺寸(mm)	4985,5355,4685×1690,1665×2080			轮胎数	6
接近角/离去角(°)	18/20			轮胎规格	6.00R15 10PR
钢板弹簧片数	7/5+3			前轮距(mm)	1345
燃料种类	柴油			后轮距(mm)	1292
排放标准	GB17691-2018国Ⅵ
发动机型号	发动机生产企业			排量(ml)	功率(Kw)
Q23-95C60 Q23-95E60	安徽全柴动力股份有限公司安徽全柴动力股份有限公司			2300 2300	70 70

六、产品主要优势

1.性能优越

水罐：水箱体采用Q235材料，形状采用方圆型，水罐容积更大，内部采用防波板缓冲结构设计，底架采用框架结构，保证了整体的结构强度、刚度。

2.质量优良

配件配置高： 低压水泵、球阀、防腐蚀橡胶垫、电气控制元件等成熟度高，质量优良，可靠度强。

3.安全可靠

配备智能音乐播放器：能在作业时播放音乐以警示，提示周围行人注意避让。

选配箭头灯：能在作业起到警示作用，提示周围行人注意避让。

4.功能多样

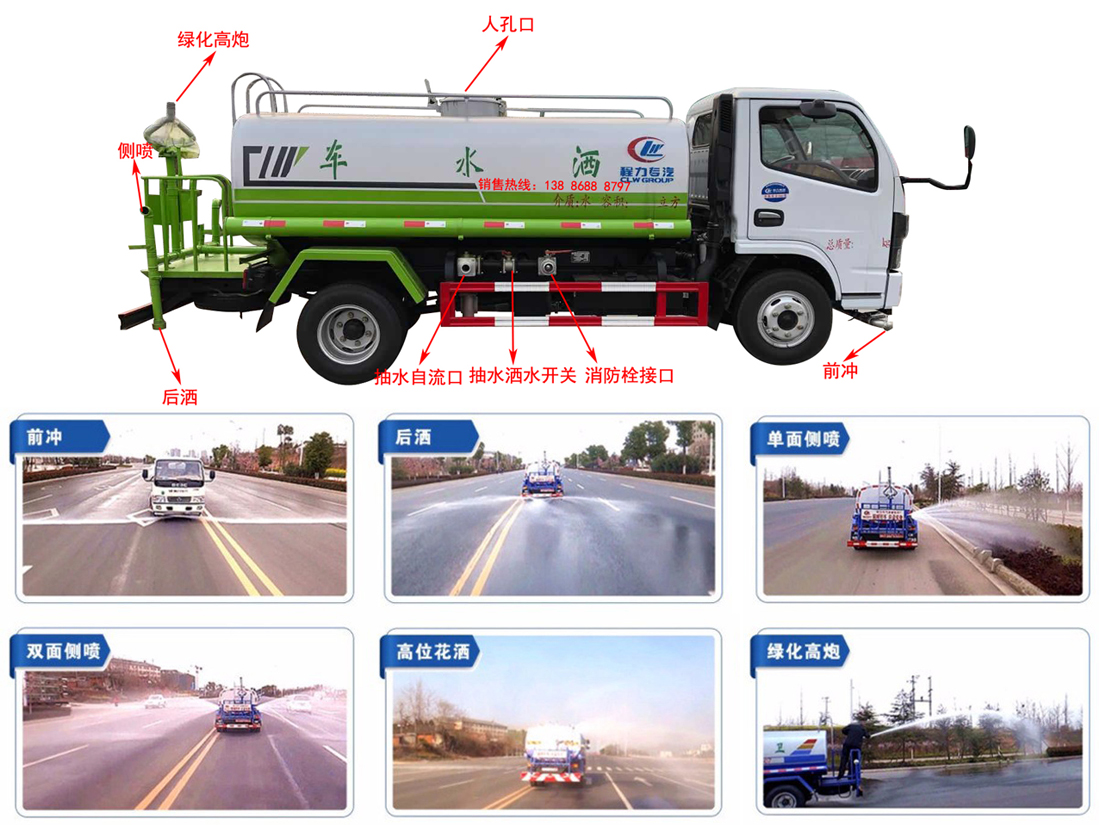

配有功能齐全的低压水路系统，包括前鸭嘴冲洗装置、中对冲冲洗装置、后洒水装置、绿化浇灌装置以及水炮。

5. 维护简便

低压水路系统配置了滤网三通过滤器，能有效过滤杂质延长低压水泵寿命，过滤器布置在方便人员操作的位置，对于水泵、取力器只需定期检查加油即可。

七、选装配置


温馨提示：公司网站上展示车型为热销车型，不代表我公司所有车型，罐体颜色可根据客户需求喷涂，罐体材质可选不锈钢材质，管道可选不锈钢材质，罐体内部可做防腐，罐体外部可做保温，水泵可选杭州威龙水泵和型号，可选电机泵，水炮可选不锈钢，可加装电动水炮水炮，可选自动控制，尾部可选箭头指示灯，任何车型都可加装雪铲、雪辊、护栏清洗刷等等。（实际以合同为准），如果您对洒水车有任何特殊要求，或需了解洒水车详情请拨打咨询服务热线：13886888797 400-9696-078王部长！
