一、产品概况

CLW5070GPS6CD型绿化喷洒车是程力专用汽车股份有限公司研制开发的一款新型洒水车。该车采用福田二类底盘改装，加装专用作业装置及控制系统改装而成。专用作业装置包括雾炮系统和低压水路系统。洒水系统配置了前对冲冲洗装置（或中对冲冲洗装置）、后洒水装置、侧绿化浇灌装置以及高射程水炮。

该车功能多样，造型美观大方，有高效、环保、可靠的优越性能。

二、功能概况

洒水车专用部分由罐体、水泵、球阀、输水管道、洒水装置等部件组成。水泵、取力箱、球阀均为国家定型产品，具有性能良好，工作可靠、压力高、流量大、油耗低等特点。

洒水车罐体结构为方圆形，采用优质碳钢板制成，国际先进的机器焊接，对接焊工业。罐体水仓分为2或3室，仓内隔板下端有通孔，具有防波防荡作用。

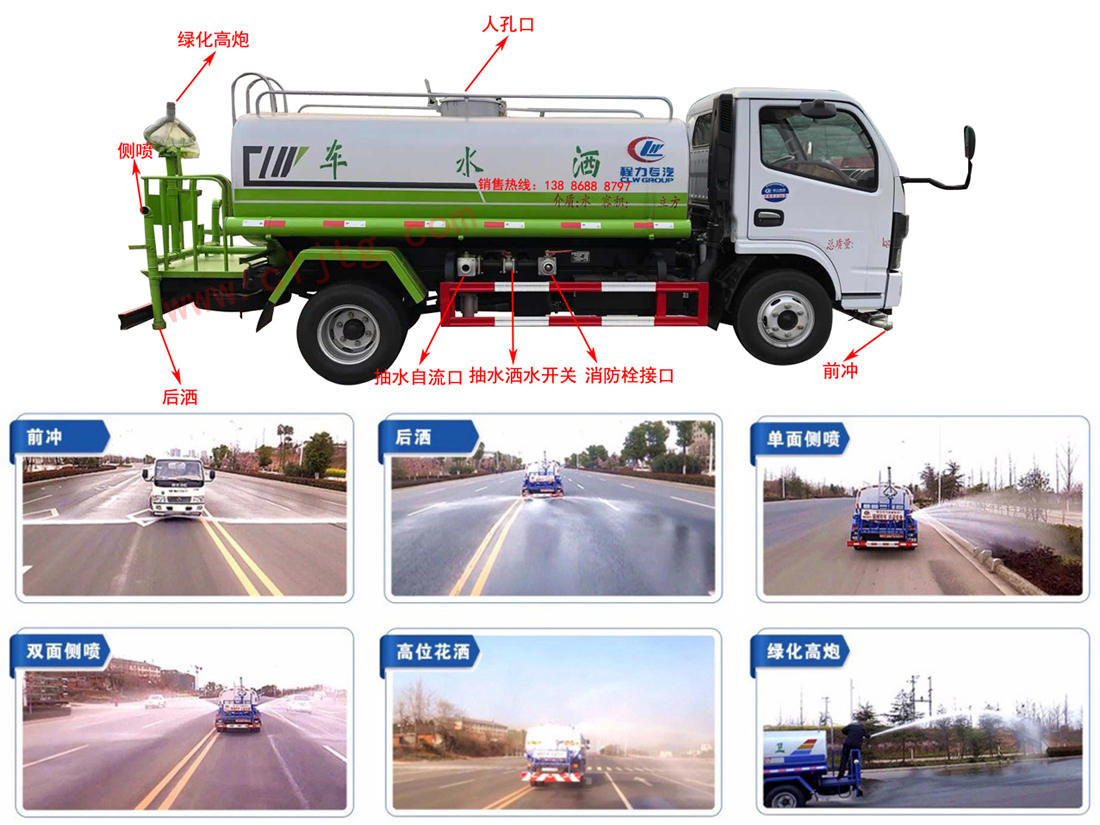

专用性能：垂直吸程>6米，洒水宽度>14米，射程>28米。前冲(喷)、后洒、带侧喷(花洒)、带后工作平台、平台上安装可360度旋转的绿化洒水高炮，配备全国质量领先的大功率专用洒水泵(带消防接头，带自流阀，带自吸功能)。

该产品广泛用于园林绿化、市政环卫、工地降尘、路面养护及应急消防、运送用水等各个领域，可实现各种路面洒水、喷雾降尘、喷洒农药、降温加湿、低压清洗、冲洗脏污、绿化喷洒、园林浇灌等多种功能。三种进水方式车载泵自吸水、高位水塔进水、消防栓进水更是实现有水全覆盖区域。

三、适用范围

该产品适用于城市道路、公路、广场及港口码头等场所的清洗作业，也可以在广场、码头、矿区、拆房工地、煤场、钢厂等喷雾降尘，调节空气湿度，也适用于林业、园林部门绿化养护、苗木培育和新植灌溉等工作。不适用于在天气严寒容易结冰的环境下使用。

四、主要结构及性能特点

1、底盘

采用东北汽福田汽车股份有限公司BJ1073VDJDA-01汽车二类底盘改装，动力强劲，承载能力强。

采用全柴Q28-130E60发动机柴油发动机，额定功率96kW，额定转速3000r/min，最大扭矩405N.m，最大扭矩转速2000rpm，排放达到国Ⅵ标准。

2、水罐

水罐有效容积4.04m³，实际容积4.9m³，水罐容积大，工作时间长。水罐采用有限元分析方法优化设计，并通过了严格的可靠性试验，水罐采用滚筒机、拼板自动焊机、封头自动焊机拼接而成，渗透无损探伤检测，不漏水，寿命长，水罐外部采用防锈处理，油漆附着力强，更耐腐蚀。

3、低压水路系统

低压水泵：采用全国著名自吸式双级离心泵，额定转速1480rpm，额定工作压力1.1MPa，额定流量50 m³/h/,效率高，可靠性好。

前（中）对冲冲洗装置：对冲冲洗装置有圆锥喷嘴左右各一个，双向冲洗，均由手动球阀控制，通过调整旋转套，可任意调节喷嘴角度，冲洗宽度不小于14m。

后洒水装置：后洒水装置采用手动球阀分别控制后洒水嘴的开启与关闭，同时开启两个后洒水嘴时，洒水宽度不小于14m。

水炮：水炮为铝制远射程水枪, 安装于后工作台的右侧。水枪可0°～ 360°旋转、枪体可上下俯仰操作。正反拧转枪体前部的调节套管，可调节水流的喷射形状（柱状或锥状）。水枪由手动球阀控制，可开闭水枪，水炮射程不小于28m。

绿化浇灌装置：绿化浇灌装置分为左绿化浇灌装置和右绿化浇灌装置两部分，分别安装在车辆尾部的左右两侧，采用手动球阀控制浇灌水路的开启和关闭。

1寸软管接口：安装在后工作平台上，可连接内径20mm水管，将水泵至50米外，用于浇树、浇菜、浇花等，采用手动球阀控制水路的开关。

4、作业操作方式

音乐喇叭的开关和取力器开关，集成在底盘中控台上。

雾炮系统则由遥控器控制雾炮俯、仰，左、右旋转，风机和高压水泵的开启、关闭。

前鸭嘴、中对冲、后洒水、左右绿化浇灌和后洒水由手动球阀控制开和关。

五、产品主要技术参数

【主要技术参数】
产品商标	程力威牌	公告批次	333
产品名称	CLW5070GPS6CD型绿化喷洒车	产品号	APVFM6H502K
总质量(Kg)	7360	罐体容积(m3)	4.04
额定载质量(Kg)	3855	外形尺寸(mm)	5980×2050×2450
整备质量(Kg)	3310	货厢尺寸(mm)	××
额定载客(人)		准拖挂车总质量(Kg)
驾驶室准乘人数(人)	3	载质量利用系数
接近角/离去角(°)	21/13	前悬/后悬(mm)	1120/1500
轴数	2	轴距(mm)	3360
轴荷(Kg)	2640/4720	最高车速(Km/h)	95
其它	该车主要用于园林绿化,主要专用装置为喷洒总成和罐体;罐体有效容积:4.04立方米;介质:水,密度:1000千克/立方米;罐体外形尺寸(长×长轴×短轴)(mm):3400×1600×1100;侧防护及后下部防护装置均采用Q235A材质,均采用焊接连接,后部防护断面尺寸(mm):100×50,后部防护离地高度(mm):400;ABS型号为CM4XL-4S/4M,生产厂家为广州瑞立科密汽车电子股份有限公;随底盘选装驾驶室.
【底盘技术参数】
底盘型号	BJ1073VDJDA-01	底盘名称	载货汽车底盘（二类）
商标名称	福田牌	生产企业	北汽福田汽车股份有限公司
外形尺寸(mm)	5950×2035,2240,2035,2240,2065,2275×2295	轮胎数	6
接近角/离去角(°)	21/14	轮胎规格	7.00R16LT 14PR,7.50R16LT 12PR
钢板弹簧片数	3/6+6	前轮距(mm)	1715
燃料种类	柴油	后轮距(mm)	1590,1800
排放标准	GB3847-2005,GB17691-2018国Ⅵ
发动机型号	发动机生产企业	排量(ml)	功率(Kw)
Q28-130E60 Q28-130C60	安徽全柴动力股份有限公司安徽全柴动力股份有限公司	2800 2800	96 96

六、产品主要优势

1.性能优越

水罐：水箱体采用Q235材料，形状采用方圆型，水罐容积更大，内部采用防波板缓冲结构设计，底架采用框架结构，保证了整体的结构强度、刚度。

2.质量优良

配件配置高： 低压水泵、球阀、防腐蚀橡胶垫、电气控制元件等成熟度高，质量优良，可靠度强。

3.安全可靠

配备智能音乐播放器：能在作业时播放音乐以警示，提示周围行人注意避让。

选配箭头灯：能在作业起到警示作用，提示周围行人注意避让。

4.功能多样

产品在配置了雾炮系统的同时，还配有功能齐全的低压水路系统，包括前鸭嘴冲洗装置、中对冲冲洗装置、后洒水装置、绿化浇灌装置以及水炮。

5. 维护简便

低压水路系统配置了滤网三通过滤器，能有效过滤杂质延长低压水泵寿命，过滤器布置在方便人员操作的位置，对于水泵、取力器只需定期检查加油即可。

七、选装配置


温馨提示：公司网站上展示车型为热销车型，不代表我公司所有车型，罐体颜色可根据客户需求喷涂，罐体材质可选不锈钢材质，管道可选不锈钢材质，罐体内部可做防腐，罐体外部可做保温，水泵可选杭州威龙水泵和型号，可选电机泵，水炮可选不锈钢，可加装电动水炮水炮，可选自动控制，尾部可选箭头指示灯，任何车型都可加装雪铲、雪辊、护栏清洗刷等等。（实际以合同为准），如果您对洒水车有任何特殊要求，或需了解洒水车详情请拨打咨询服务热线：13886888797 400-9696-078王部长！
